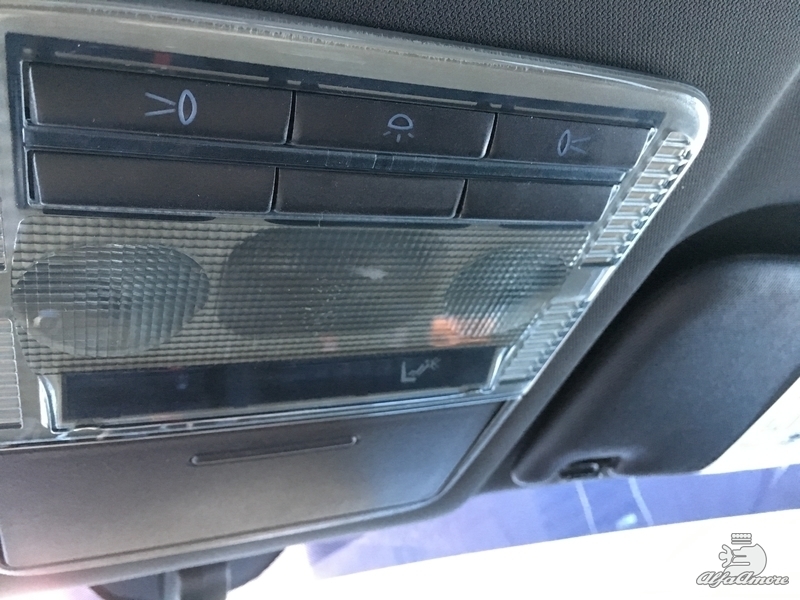

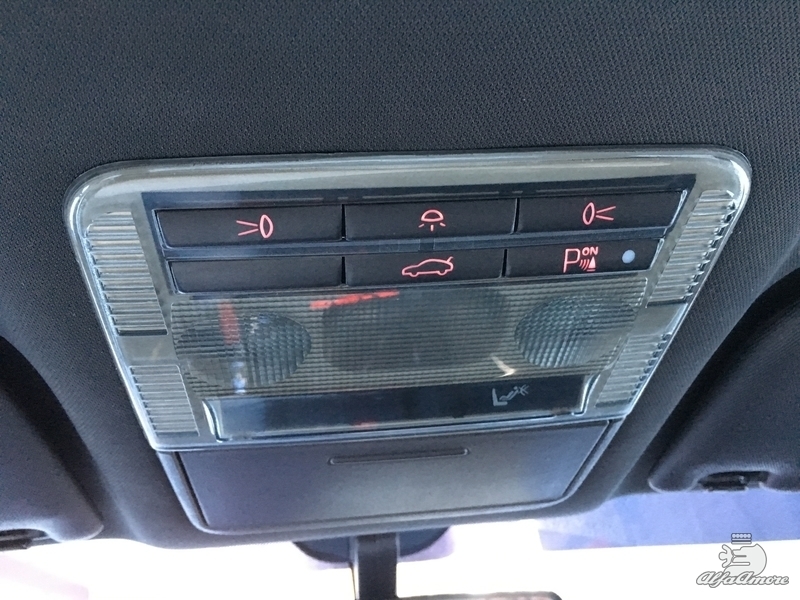

Már korábban lecseréltem a belső világítás panelt a tolatóradar kapcsolója miatt, de mivel volt rajta csomagtérnyitó gomb így azt is be kellett kötnöm ha már van akkor működjön.

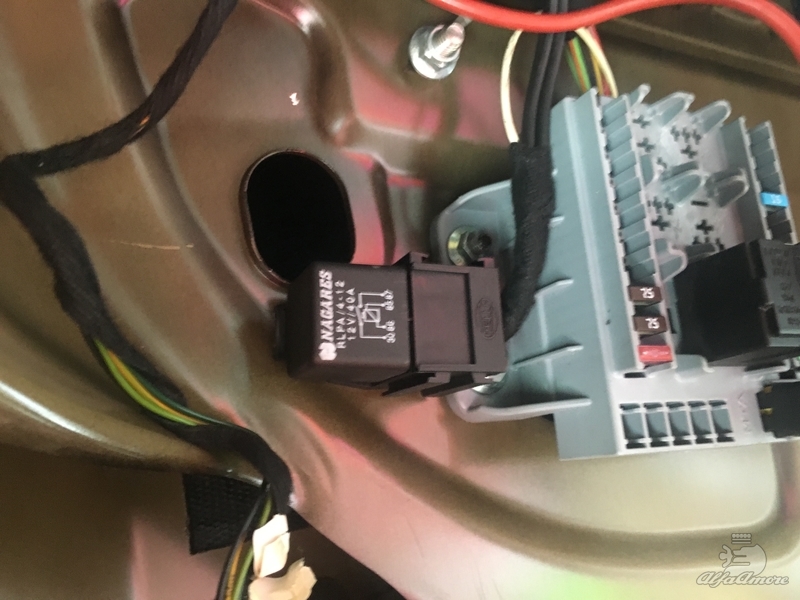

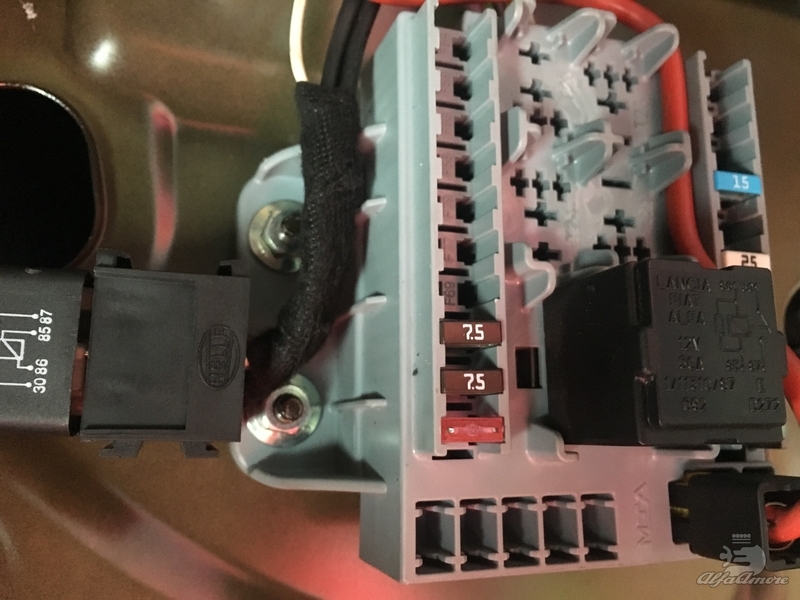

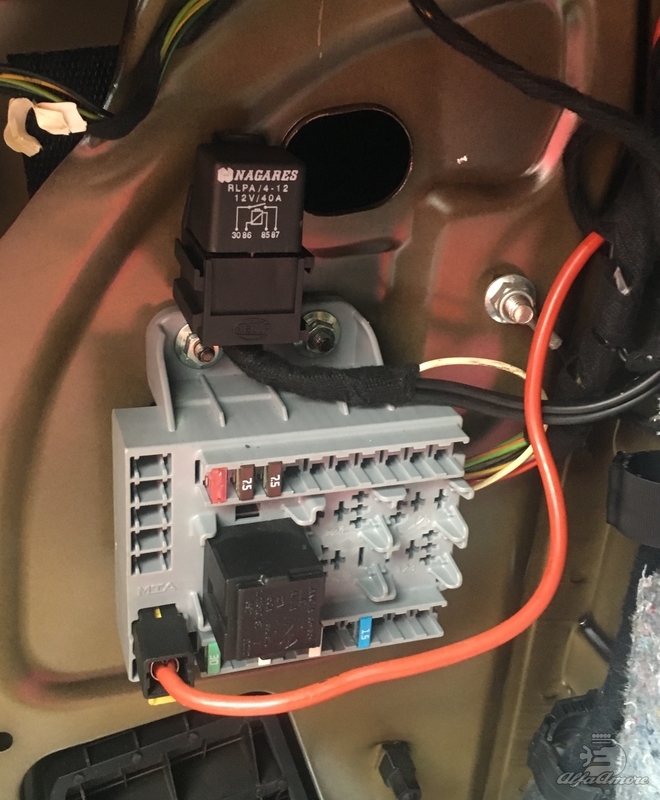

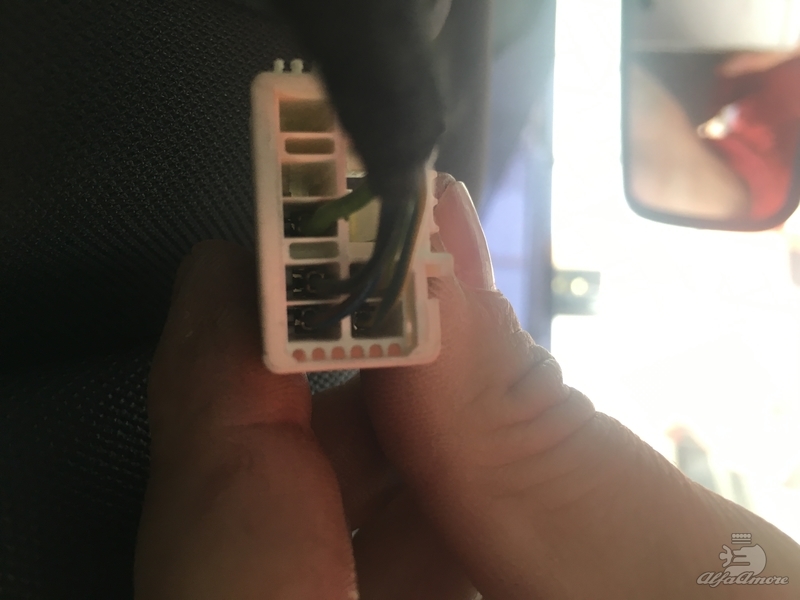

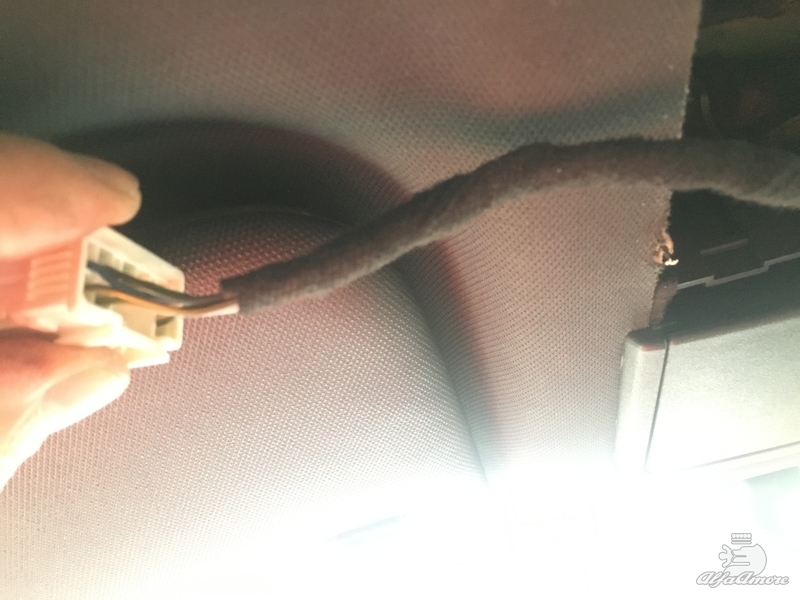

Olyan megoldás kellett, ami egy negatív impulzus hatására összezárja a csomagtérnyitó emblémánál lévő vezetékeket, illetve az onnan párhuzamosan lehozottakat. Így egy relével oldottam meg. Elöl a világítás panelnél be kellett kötni egy vezetéket, mivel az már hiányzott a kapcsoló hiánya miatt. Ezt az egy szálat hoztam hátra a reléhez. Így a gomb megnyomásával kap a relé vezérlő áramköre egy testet, és összekapcsolja a csomagtérnyitó emblémáról lehozott két vezetéket ami a 30 illetve a 87-es lábra van kötve. A pozitívat meg a biztosítéktablából egy plusz hely kialakításával és persze egy biztosíték beiktatásával kapja.
