Na ennek végképp semmi értelme, mégis megléptem a kilépőfény lámpatestek cseréjét Alfa Romeo emblémát vetítő projektorosra, ami beszerelés tekintetében teljes mértékben kompatibilis a gyárival:
- QCDIN for Alfa Romeo 159 2Pcs LED Car Door Welcome Light Logo Projector
https://www.aliexpress.com/item/QCDIN-for-Alfa-Romeo-159-LED-Car-Door-Welcome-Light-Logo-Projector-for-Alfa-Romeo-159/32947034839.html?spm=a2g0s.9042311.0.0.13a64c4dmmUnHb
Naná, hogy Aliexpress, ráadásul még akciós is volt! Facebook csoportban 18e-ért is árulták...
Muszáj volt idén is hozzá nyúlnom a géphez és most a lámákkal kezdtem. Uj Depo lámpa mind 2 oldalra, fekete foncsoros projektor és 55w-5000K Xenon. Brutál jo lett. egy extra matricával megspékelve....
Miután megérkezett a cucc, ma nekiálltam, hogy beszereljem. A menete nagyon egyszerű:
1. A rajta lévő vezeték túl hosszú, lerövidítettem.

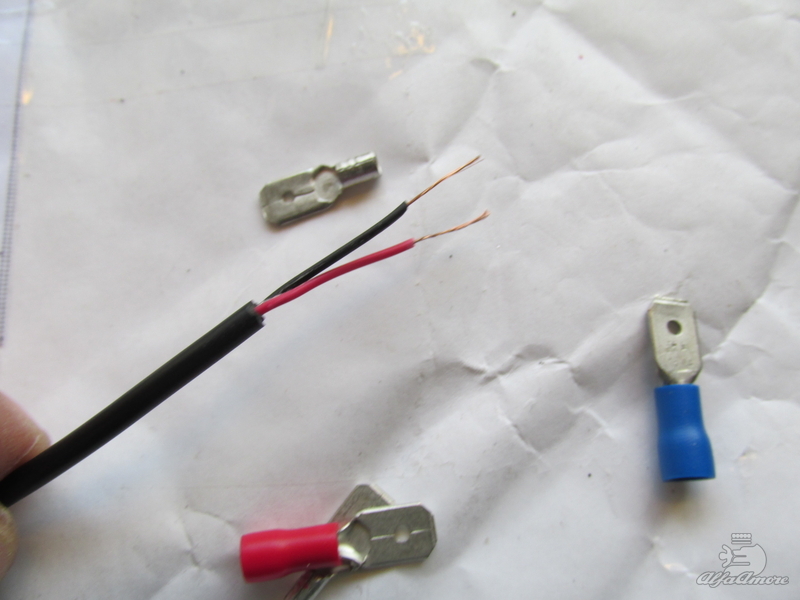

2. Kerestem a polcon két csatlakozót, ami passzol a gyári belépőfény csatlakozójába.
3. Ráforrasztottam a vezetékre. Maga a vezeték nagyon vékony, így a csatlakozó eredeti szorítós megoldása szóba se jöhetett. Zsugorcső szigetel.
4. Elég az ajtózsebet leszedni, két csavar tartja.
5. Az ajtón lévő lyuk bőven elég a szereléshez. (Eredetileg az ablaküveget lehet itt állítani.)

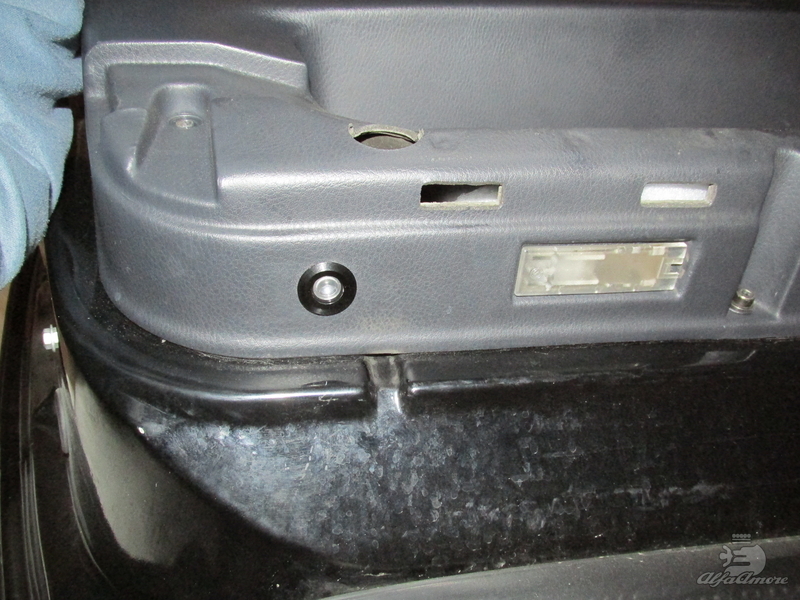

6. A projektorhoz adott fúróval pikk-pakk ki lehet fúrni a helyét. Mivel az anyag elég vastag és a menet a projektoron nem ér át, ezért magával az anyában lévő csavarral rögzítettem a cuccot. Csatlakozót összedug, leszigetel.

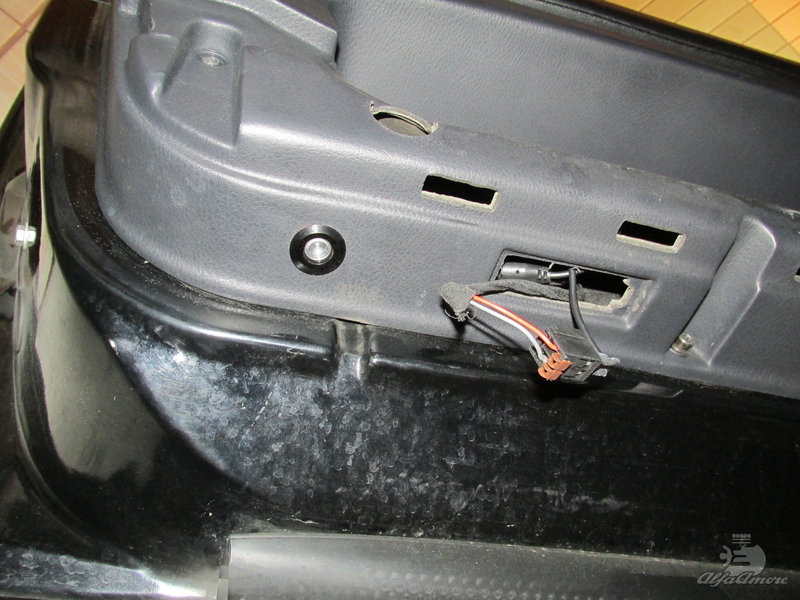

7. A csatlakozó - leszigetelve és egy kis szivacsba csomagolva - prímán elfér a visszapattintott eredeti lámpa külső oldalán.
8. Az eredmény.
Maga a projektor is érdekes:
9. Három darabból áll, szétcsavarozható.
10. Maga a projektortest, a rögzítő csavarral.
11. A LED
12. A projektortestben lévő tulajdonképpeni projektor. Két lencse a két végén és ebben van a logo is. Ha az ember fordítva teszi vissza a tükörképet vetíti.
Fókusztáv állítására lehetőséget nem találtam.
Végezetül a légszűrőt is kicseréltem, természetesen gyári ment bele.
Ma beszereltem az ajtó aljába a led logo projektorokat. Először megmértem az áram felvételét hogy rá köthetem-e a kilépőfény vezetékére. 0.12A az áramfelvétele, a kilépőfényben pedig 5W-os izzó van, úgyhogy arra kötöttem rá. Először is le kellett vennem az ajtókárpitot. (lépéseit nem írom le, mert egy előző blogomban már megtettem). Majd a projektohoz kapott fúróval kifúrtam a helyét. A kilépőfény kábeleit elvágtam, (nem tőben hogy esetleg visszaállítható legyen a gyári állapot) csupaszítottam, leforrasztottam, kábelsaruztam, és végűl zsugorcsövet húztam rá amit rámelegítettem. A projektor kábeleivel is elkövettem mindezeket. A polaritásra ügyelve a véletlen felcserélés ellen védve saruztam a kábeleket. Így ha valamikor le kell szedni a kárpitot akkor csak szét kell húzni a kábeleket, szerelhető marad. A kárpit belsejébe ragasztottam egy-egy keményszivacsot (kék színű, a képeken jól látszik) amibe beleraktam a led elektronikáját és a feleslegesen hosszú kábelét (direkt nem vágtam rövidre) hogy ne zörögjön az ajtóban, majd műanyag bilinccsel rögzítettem bele. Sok választásom nem volt a beszerelés helyének a kiválasztásában, mert csak a kilépőfény mellett fér el, máshol nem. Miután beállítottam a projektor helyzetét (logó felém "nézzen") rögzítettem a kontra anyával. Ezután visszaszereltem a kárpitot és gyönyörködtem az új kilépőfényemben:-) Nekem nagyon tecccik.
Itt az ideje, hogy szeretett autóm egy komolyan átalakuláson essen át. Nem vagyok nagyon szószátyár, beszéljenek majd a képek.
Első körben egy jópofa projector került be a két első ajtóba, lássa mindenki, hogy mibe száll be, még este is.

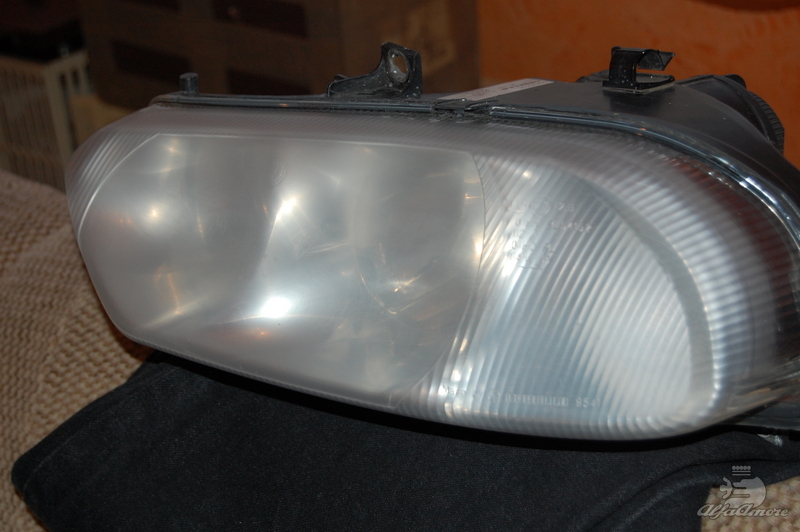

A bal oldali fényszórón valami lakkréteg szerű elkezdett felhámlani és egyébként is elég matt volt már a búra, így gondoltam felpolírozom. Vizes csiszolópapírokkal csiszoltam 400-2000 finomságúakkal végül plexire való polírpasztával políroztam, egész jó lett az eredmény. De ha már kivettem a lámpákat, kitaláltam, hogy "GTA-sítani" is jó lenne, ezért levettem a búrát és feketére festettem a belső műanyagot. Közben észrevettem, hogy az egyik tompított foncsora néhol megmattult és szivárványszínű, ha már lent van a búra valamit kezdeni kéne ezzel is.... Új fényszórót nem akartam venni ezért úgy döntöttem projektort építek a tompítottak helyére. Végül egy 2008-as Fiat Bravo projektorait sikerült beszereznem. A beépítés nagyobb munka volt mint azt először gondoltam, de végül sikerült. A végeredmény jóval nagyobb fényerő és jobb vetítési kép az eredetihez képest, ráadásul jobban is néz ki!
Mostanában azt vettem észre, hogy egyre sz@rabbul világítanak a lámpáim. Sötétben, esőben szinte a korlátba kellett kapaszkodnom a nulláson, hogy ne tévedjek el rajta :)
Szétburitottam a lámpákat...
A kiszedés, szétszedés nem volt különösebben vészes, leszámítva, hogy alig lehet hozáférni a csavarokhoz... :S
A képeken láthatók a vetítőlencsék és a mögöttük levő foncsorozott parabolatükör, ugyanolyan jobb és bal oldalon is.
Az egy dolog, hogy a lencsén mindkét oldalt letelepszik idővel egy finom porréteg, de sajna a tükör is "bevakul", megég, elhomályosodik a tükröző mivolta...
Marki jóvoltából évek óta pakolgatok ide-oda egy doboznyi búra nélküli bontott lámpát, most szétkaptam azokat is.
Meg is örültem, amikor találtam bennük két olyan lencsét, amiben szép a tükör. Akkor már kevésbé, amikor kiderült, hogy az egyik angol autóból van, azaz fordított a vetítési képe :))
Muszáj volt hát jobban szétkapni és összeházasítani a régiekkel. Persze a rohadékok szegecselve voltak.
Balkormányos és jobbkormányos lámpa közt a különbség szerencsére csupán a terelő vagy takaró lemezen levő hullám.
A lencse és a tükör ugyanaz mindkettőn.
Összelegóztam, elnyaltam szépen a búrát is, kicseréltem az egyik magasságállító motort, meg egy elnyalt fejű beállítócsavart, majd kipróbáltam egy halogénnal. Mintha jobban világítana :) Xenonnal fotonágyú?
Végül a halogén maradt benne kíváncsiságból. Ma mentem vele sötétben is, azt kell mondjam, hogy fényévekkel jobb lett, újra látok megérte a reszelést :)
